预制装配式混凝土结构连接节点构造——设计与实践

时间:2020-07-21 10:30:59  来源:互联网

1、等同现浇的连接设计

(1)装配式混凝土结构:由预制混凝土构件通过各种可靠的连接方式装配而成的混凝土结构。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

 ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

(2)装配整体式混凝土结构:由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

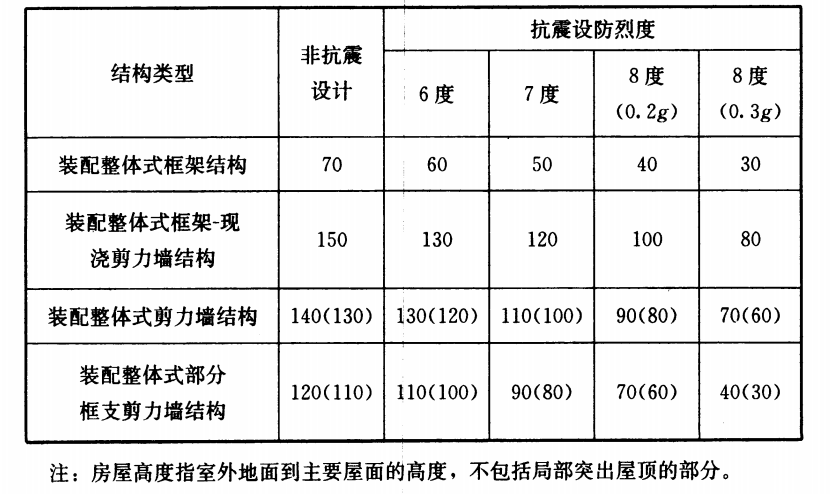

(3)装配整体式剪力墙结构和装配整体式部分框支剪力墙结构,在规定水平作用下,当预制剪力墙构件底部承担的总剪力大于该层的50%时,其最大适用高度应适当降低;当预制剪力墙构建底部承担的总剪力大于该层总剪力的80%时,最大适用高度赢取如下括号内的数值。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!


2、非等同现浇的干式连接工程实践做法

ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

3、适应装配化施工要求

ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!


4、减少现场后浇段长度

(1)预制墙接缝的钢筋间接搭接ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

(2)预制墙接缝的钢筋直接搭接ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!


5、构件之间结合面设计

预制构件与后浇混凝土的结合面应当设置粗糙面、键槽,并应该符合下列规定:ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

(1)预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

(2)预制梁与后浇混凝土叠合层之间的结合面应设置粗糙面;预制梁端面应设置键槽(如下图)且宜设置粗糙面。键槽的尺寸和数量应按照JGJ1-204的规定计算确定;键槽的深度t不宜小于30mm,宽度w不宜小于深度的3倍且不宜大于深度的10倍;键槽可贯通截面,当不贯通时槽口距离截面边缘不宜小于50mm;键槽间距宜等于键槽宽度;键槽端部倾角不宜大于30°。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!


6、构件安装误差及顺序

(1)预制构件设计应留足施工安装间隙,保证构件安装顺利。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

(2)预留腰筋连梁的顺序方案:①带腰筋预制连梁安装就位;②暗柱全高箍筋放置;③从上而下穿入暗柱竖向纵筋;④暗柱箍筋与竖向纵筋绑扎。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

(3)不带腰筋连梁的顺序方案:①安装并绑扎暗柱竖向纵筋和梁下箍筋, ②无腰筋预制连梁安装就位, ③将梁高范围暗柱箍筋与机械连接腰筋自下而上依次安装到位。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!



7、结语

预制装配式混凝土结构连接节点作为结构中最重要的部位之一,对于结构荷载的传递发挥重要的作用。节点的施工质量对于结构安全意义重大,在设计、施工与验收等环节中,应引起高度重视。ogx筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
