建筑外墙施工图设计要点

时间:2020-07-20 23:41:36  来源:同圆设计

外墙工程并不单单是给外墙穿新衣服那样简单,它还包括对整个筑物生机的体现和保证其性能的稳定建筑外墙的安全性。建筑外墙的材料选择要遵守可持续发展的原则,建筑师根据不同建筑物各自的特性,选出经济节约、安全可靠适用的方案。本文通过对相关规范的解读和对几种常用A级保温材料的介绍,带您了解建筑外墙施工图设计的一些要点。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

01规范解读4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



民用建筑设计统一标准4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



 依据民用建筑设计相关规范:《民用建筑设计统一标准》GB 50352-20194BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.10.1 墙身应根据其在建筑物中的位置、作用和受力状态确定墙体厚度、材料及构造做法,材料的选择应因地制宜。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

条文说明4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.10.1  本条较之原规范条文修改内容较大,主要考虑到墙身在不同的位置、不同的受力状态对其材料、厚度及构造做法会有重大的影响,材料的选择上尽可能地采用本土材料及可再利用、可再循环利用材料,而不再强调其是否为新型建材。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.10.2  外墙应根据当地气候条件和建筑使用要求,采取保温、隔热、隔声、防火、防水、防潮和防结露等措施,并应符合国家现行相关标准的规定。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.10.3  墙身防潮、防渗及防水等应符合下列规定:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 1、砌筑墙体应在室外地面以上、位于室内地面垫层处设置连续的水平防潮层;室内相邻地面有高差时,应在高差处墙身贴邻土壤一侧加设防潮层;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 2、室内墙面有防潮要求时,其迎水面一侧应设防潮层;室内墙面有防水要求时,其迎水面一侧应设防水层;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 3、防潮层采用的材料不应影响墙体的整体抗震性能;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 4、室内墙面有防污、防碰等要求时,应按使用要求设置墙裙;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

以下为新增条文4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

外窗台应采取防水排水构造措施;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

  外墙上空调室外机搁板应组织好冷凝水的排放,并采取防雨水倒灌及外墙防潮的构造措施。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

  外墙上空调室外机的位置应便于安装和检修。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



建筑外墙防水工程4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

技术规程4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



 依据防水、防潮相关规范:《建筑外墙防水工程技术规程》JGJ/T235-20114BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3.0.1 建筑外墙防水应具有阻止雨水、雪水侵入墙体的基本功能,并应具有抗冻融、耐高低温、承受风荷载等性能。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

条文说明:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3.0.1 对建筑外墙防水提出的基本功能要求,主要有以下三个方面因素:   4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

1  雨雪水侵入墙体,会对墙体产生侵蚀作用,进入室内,将会影响使用;当有保温层时,还会降低热工性能,达不到原设计保温隔热的节能指标,由此产生的损害应引起高度的认识和重视。防止雨水雪水侵入墙体是外墙防水的最重要功能。    4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

2  建筑外墙的防水层自身及其与基层的结合应能抵抗风荷载的破坏作用。   4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3  冻融和夏季高温将影响建筑外墙防水的使用寿命,降低使用功能。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3.0.2  在正常使用和合理维护条件下,有下列情况之一的建筑外墙,宜进行墙面整体防水4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   1  年降水量大于等于800mm地区的高层建筑外墙;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   2  年降水量大于等于600mm且基本风压大于等于0.50kN/m²地区的外墙;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   3  年降水量大于等于400mm且基本风压大于等于0.40kN/m²地区有外保温的外墙;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   4  年降水量大于等于500mm且基本风压大于等于0.35kN/m²地区有外保温的外墙;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   5  年降水量大于等于600mm且基本风压大于等于0.30kN/m²地区有外保温的外墙。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

本规程防水设计规定与实际防水工程的对应性调研资料和问卷调查的结果显示,广西、广东、福建、云南、贵州、江西(部分)、湖南、湖北(部分)等地区的建筑主要采用无保温或者自保温的外墙,主要采用防水砂浆进行墙面整体设防,饰面层主要采用面砖和涂料;上海、江苏、浙江、安徽、江西(部分)、湖北(部分)等地区的建筑主要采用外保温或内保温的外墙,也采用墙面整体设防;北方城市(淮河、秦岭以南地区)的建筑主要采用外保温的外墙,也采用墙面整体设防,饰面层采用饰面涂料为主。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

因此本规程对外墙的墙面整体防水要求作出了合理切实可行的规定。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3.0.3 除本规程第3.0.2条规定的建筑外,年降水量大于等于400mm地区的其他建筑外墙应采用节点构造防水措施。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

条文说明4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3.0.3 根据调研的情况,本规程第3.0.2条规定之外的地区,年降水量大于等于400mm地区的建筑外墙渗漏主要发生在门窗洞口、雨篷、阳台、变形缝、伸出外墙管道等节点部位,因此应采用节点构造防水措施。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

根据调研资料,降水量小于200mm的干旱区、降水量在400mm以下的地区主要在甘肃、青海、宁夏、内蒙古和新疆大部,外墙渗漏的情况比较少见,本规程未对其防水作出规定,必要时可根据实际情况对节点部位进行防水密封处理。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

除以上地区外均应采用节点构造防水措施,可选的防水材料:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

1、普通防水砂浆 2、聚合物水泥防水砂浆 3、聚合物水泥防水涂料 4、聚合物乳液防水涂料 5、聚氨酯防水涂料 6、防水透气膜4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

设备平台(空调机位板)及凸飘窗顶板,以前项目不重视;但由于投诉较多建议还是选择做防水最好选择防水涂料。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

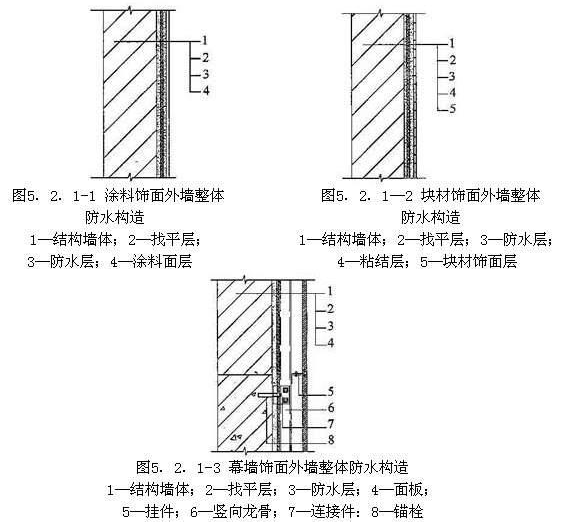

典型防水构造做法4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

5.3.1门窗框与墙体间的缝隙宜采用聚合物水泥防水砂浆或发泡聚氨酯填充;外墙防水层应延伸至门窗框,防水层与门窗框间应预留凹槽,并应嵌填密封材料;门窗上楣的外口应做滴水线;外窗台应设置不小于5%的外排水坡度。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

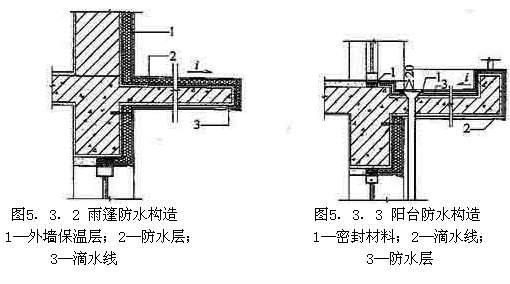

5.3.2雨篷应设置不应小于1%的外排水坡度,外口下沿应做滴水线;雨篷与外墙交接处的防水层应连续;雨篷防水层应沿外口下翻至滴水线。 4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

5.3.3阳台应向水落口设置不小于1%的排水坡度,水落口周边应留槽嵌填密封材料。阳台外口下沿应做滴水线。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

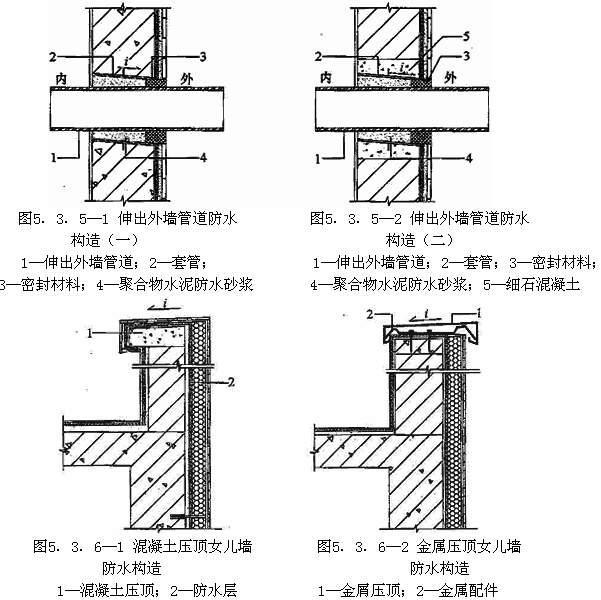

5.3.6女儿墙压顶宜采用现浇钢筋混凝土或金属压顶,压顶应向内找坡,坡度不应小于2%。当采用混凝土压顶时,外墙防水层应延伸至压顶内侧的滴水线部位(图5.3.6—1);当采用金属压顶时,外墙防水层应做到压顶的顶部,金属压顶应采用专用金属配件固定(图5.3.6—2)。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



民用建筑隔声设计规范4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



  依据《民用建筑隔声设计规范 GB 50118-2010》第4-9节:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

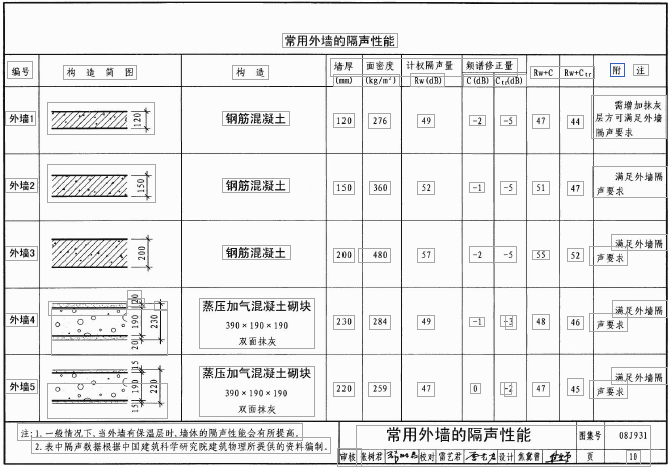

从图集中数据可以看出,只有120厚钢筋混凝土墙不满足规范要求;但可以通过增加抹灰层来提高隔声性能。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!




建筑设计防火规范4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



 依据防火相关规范:《建筑设计防火规范》GB 50016—2014 (2018年版)4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.1 建筑的内、外保温系统,宜采用燃烧性能为A 级的保温材料,不宜采用B2 级保温材料,严禁采用B3 级保温材料;设置保温系统的基层墙体或屋面板的耐火极限应符合本规范的有关规定。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.2 建筑外墙采用内保温系统时,保温系统应符合下列规定:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

1 对于人员密集场所,用火、燃油、燃气等具有火灾危险性的场所以及各类建筑内的疏散楼梯间、避难走道、避难间、避难层等场所或部位,应采用燃烧性能为A级的保温材料;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

2 对于其他场所,应采用低烟、低毒且燃烧性能不低于B1 级的保温材料;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3 保温系统应采用不燃材料做防护层。采用燃烧性能为B1级的保温材料时,防护层的厚度不应小于10mm。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

内保温通常不用,仅注意采暖空间与费采暖空间的隔墙等。通常是采用玻化微珠(A级)4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.4 设置人员密集场所的建筑,其外墙外保温材料的燃烧性能应为A级。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

人员密集的公共场所,基本除了住宅及办公之外的其他公共建筑。它们基本都是采用(A级)材料。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.4A 除本规范第6.7.3条规定的情况外,下列老年人照料设施的内、外墙体和屋面保温材料应采用燃烧性能为 A 级的保温材料:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

1 独立建造的老年人照料设施;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

2 与其他建筑组合建造且老年人照料设施部分的总建筑面积大于500m²的老年人照料设施。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

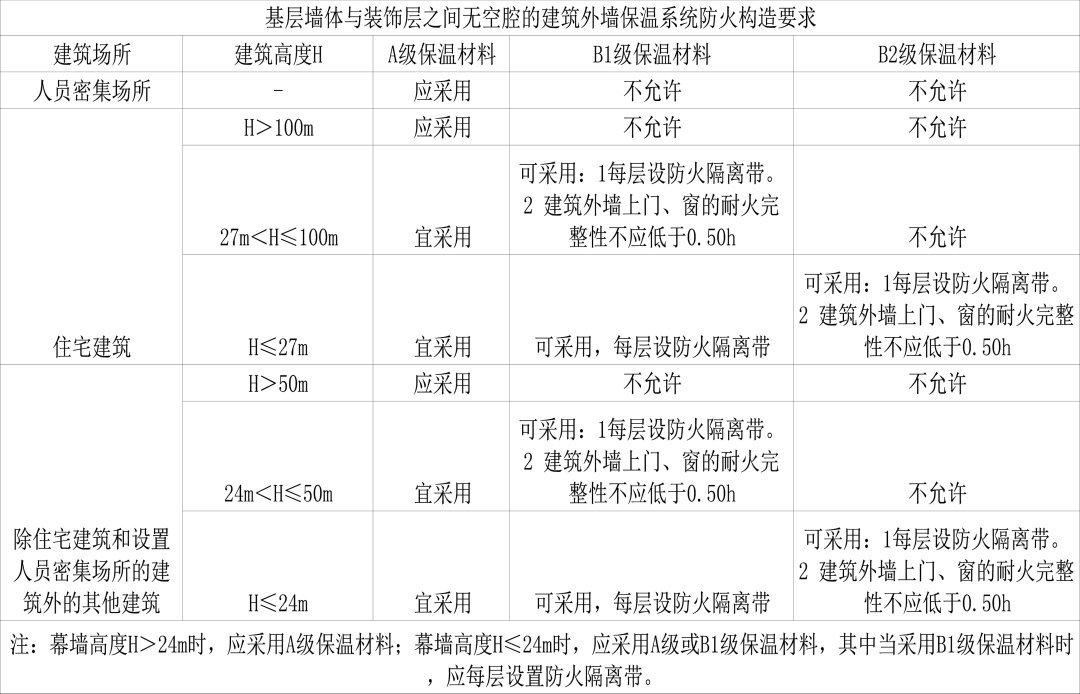

6.7.5与基层墙体、装饰层之间无空腔的建筑外墙外保温系统,其保温材料应符合下列规定:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

1 住宅建筑:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   1)建筑高度大于100m 时,保温材料的燃烧性能应为A 级;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   2)建筑高度大于27m但不大于100m 时,保温材料的燃烧性能不应低于B1级;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   3)建筑高度不大于27m 时,保温材料的燃烧性能不应低于B2 级;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 2 除住宅建筑和设置人员密集场所的建筑外,其他建筑:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   1)建筑高度大于50m 时,保温材料的燃烧性能应为A 级;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   2)建筑高度大于24m但不大于50m 时,保温材料的燃烧性能不应低于B1 级;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   3)建筑高度不大于24m时,保温材料的燃烧性能不应低于B2级。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.6  除设置人员密集场所的建筑外,与基层墙体、装饰层之间有空腔的建筑外墙外保温系统,其保温材料应符合下列规定:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 1 建筑高度大于24m时,保温材料的燃烧性能应为A 级;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 2 建筑高度不大于24m时,保温材料的燃烧性能不应低于B1级4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

由于施工过程很容易引发火灾,石材内部的保温材料建议采用A级。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.7  除本规范第6.7.3 条规定的情况外,当建筑的外墙外保温系统按本节规定采用燃烧性能为B1、B2 级的保温材料时,应符合下列规定:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 1、除采用B1 级保温材料且建筑高度不大于24m 的公共建筑或采用B1 级保温材料且建筑高度不大于27m 的住宅建筑外,建筑外墙上门、窗的耐火完整性不应低于0.50h;4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 2、应在保温系统中每层设置水平防火隔离带。防火隔离带应采用燃烧性能为A级的材料,防火隔离带的高度不应小于300mm。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.8  建筑的外墙外保温系统应采用不燃材料在其表面设置防护层,防护层应将保温材料完全包覆。除本规范第6.7.3  条规定的情况外当按本节规定采用B1 、B2 保温材料时,防护层厚度首层不应小于15mm,其它层不应小于5mm。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6.7.9  建筑外墙外保温系统与基层墙体、装饰层之间的空腔,应在每层楼板处采用防火封堵材料封堵。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!



02\常用A级保温材料4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

建筑用的保温材料有上百种,如果只聚焦于外墙体用的保温材料,国内目前也能找到20多种。但常用的就那几种,下面就几种常用外保温材料的性能分析如下:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

 1、STP保温板具有以下特点:4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

   保温效果优异,导热系数w/(m·K) = 0.008;单位质量轻,上墙后每平方米的重量大约15kg/㎡,仅为瓷砖上墙后的重量的1/4。施工后,不易脱落,安全性高;燃烧性能为A级。饰面层可采用涂料、面砖、幕墙。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

由于生产厂家较少价格较高,在招标、成本方面不占优势;故现在选用较少。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

2、岩棉板:以天然火成岩等为主要原料,经高温熔融,用离心法等制成的棉以热固型树脂为粘结剂生产的板材。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

岩棉板是岩棉纤维平行于板面的保温板,抗拉强度较小;岩棉板(条)系统质量轻,保温性能较好,导热系数w/(m·K) = 0.040,燃烧性能为A级。饰面层可采用涂料、面砖、幕墙。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

缺点:强度较低,吸水率较高,易收缩、开裂,保温系统易发生开裂、渗漏甚至脱落等质量通病,难于做到与建筑物同寿命。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

3、聚合聚苯板:以普通聚苯乙烯板经固化、聚合特殊工艺形成,产品达到A级不燃效果,保温性能较好导热系数w/(m·K) = 0.045(注意图集上为0.039,但0.039基本达不到A级)。燃烧性能为A级、具有防水、轻质、强度高等特点。饰面层可采用涂料、柔性面砖、幕墙。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

4、无机复合聚苯板:是以聚苯乙烯泡沫板材或颗粒为保温基体,与无机材料浆料复合制成的燃烧性能为A级的匀质板状制品,简称无机复合聚苯板。产品达到A级不燃效果,保温性能较差,导热系数w/(m·K) = 0.050-0.060,燃烧性能为A级、防水、轻质、强度高等特点。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

5、SPR矿物纤维喷涂:是以特殊加工处理矿物纤维棉为主料,喷附于建筑机体表面的保温材料。产品达到A级不燃效果,保温性能较好导热系数w/(m·K) = 0.035及0.045,防水、轻质。饰面层只可采用幕墙(因为无拉拔力),但内保温及电梯井道吸音采用较多。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

6、非承重复合砌块墙体自保温系统以非承重复合保温砌块为墙体围护材料,采用专用砂浆砌筑后形成的自身热工性能满足建筑节能设计标准要求的保温与建筑墙体同寿命的保温系统,以下简称自保温系统。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

产品达到A级不燃效果,保温性能较好,导热系数w/(m·K) = 0.031-0.040,防水、强度高等特点。饰面层可采用涂料、面砖、幕墙。目前由于对施工要求较高、造价相对比较高,故采用较少。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

总结4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!

建筑外墙做法的优化不仅能够节约资源,降低工程造价,还能够在一定程度上提高建筑的质量水平,实现建筑功能,并且能够结合人们的需求理念在建筑风格上满足人们对高质量生活水平的追求。4BF筑傲网-装配式建筑网站,装配式建筑专家-做最专业的装配式建筑网站!
