PC装配式结构,塔吊选型优化那些事儿!

时间:2020-06-18 12:03:09  来源:土木论坛

近两年国家发布政策进一步推广装配式结构,PC项目越来越多,部分地区甚至有强制装配率要求,大环境下将来任何项目都不能避开接触装配式结构!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

有些地区将PC吊装归纳于超过一定规模危险性较大分部分项工程内重点监管,需要编制专项施工方案进行专家论证,那么对于起重选型以及方案编制提出了更高的要求。前期的起重设备选型将直接决定该项目成败!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

下面根据编者以往经验,将塔吊起重设备选型方法心得体会分享给大家,供大家参考。RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

01、与传统项目比较PC项目起重设备选型特点

1、装配式项目构件动则5~6吨,尤其是含有预制外墙板、阳台板以及框架装配式结构等装配率较高的项目,这类项目对于起重设备吊装能力要求更高。RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

2、装配式结构吊装占用设备时间长,要充分考虑构件数量,每个构件的吊装时间,计算起重极限吊装次数。通过计算如果选择一台设备不够,两台又浪费,这种情况可以采用临时租赁汽车吊,解决构件卸车或者其他小型材料吊装。或者采用夜间卸车,二班倒等形式,夜间施工尽量不要进行吊装作业,仅吊装主体材料,不占用白天PC吊装时间,尽量错开施工高峰。RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

3、起重设备的覆盖范围,起重范围可以分为两个施工阶段,当处于地下施工阶段时,覆盖面较大,起重量较轻!地上主体结构施工阶段只需要考虑覆盖主体以及堆场及加工区,两个阶段起重机臂长可以阶段性调整,塔吊截臂可以提升一定的起重量(咨询厂家、熟悉说明书)。从而选择最优方案。RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

 RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

01、选型步骤与优化

01
1、塔吊位置确定,满足附墙、顶升、拆除、基础等需

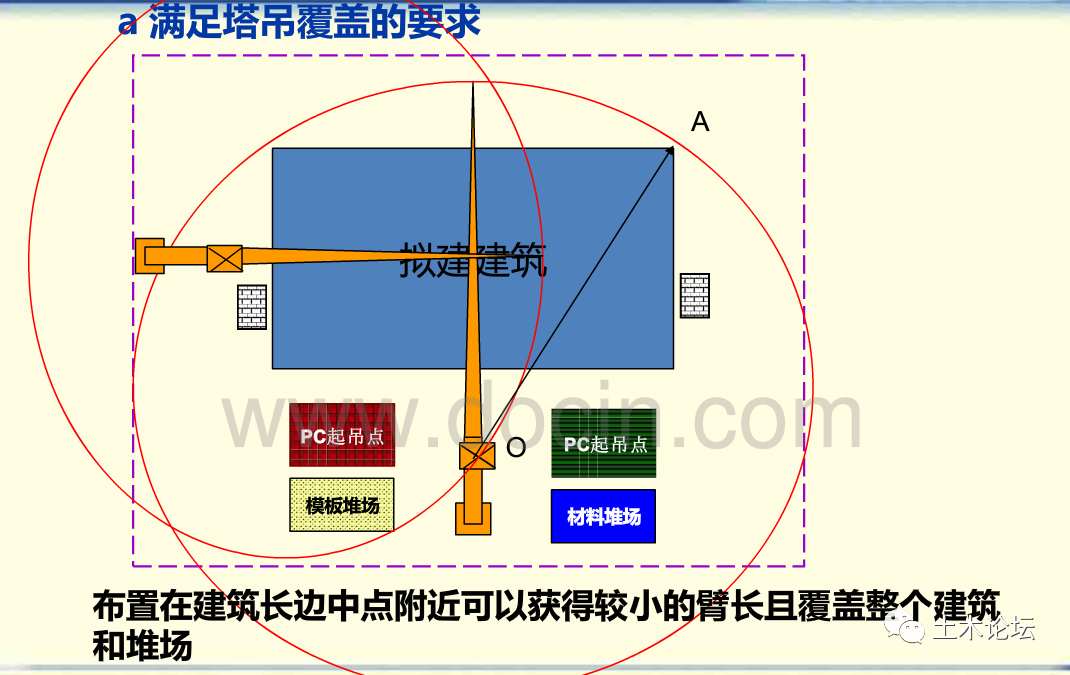

①、绘制PC吊装总平面布置图,满足覆盖要求,在施工阶段总平面布置图的基础上优化 RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

②、塔吊位置考虑PC运输、堆场、就位吊装!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

      考虑塔吊基础方便施工RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

③、考虑塔吊附墙,如是高层住宅等项目,塔吊自由高度不能满足,需要增加塔吊附墙,分几次附着、附墙位置提前考虑,尤其是PC项目需要附墙对于塔身离墙距离需要把握!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

   附墙位置选择现浇主体结构进行附着受力RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

   如果需要采用PC构件进行附着,需要提前与设计、厂家沟通,出具工艺变更征得同意后要求厂家提前做好预留预埋!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

④、安装高度考虑因素RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

安装总高一般比建筑物高出2-3个标准节高度RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

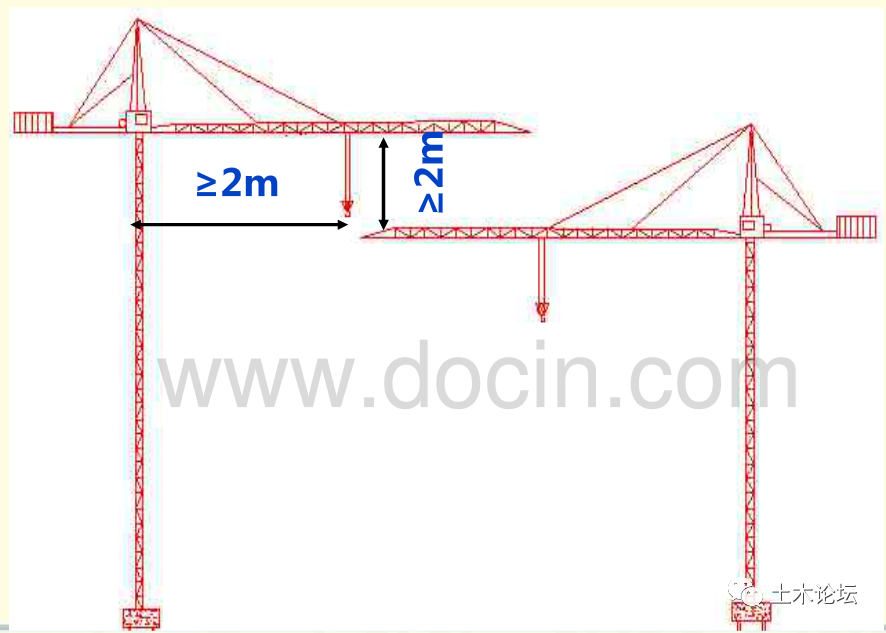

群塔作业时相邻塔吊错开2个标准节高度RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

④、方便塔吊后期拆除RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

避免后期拆除时臂摆与楼体、室外电梯、相邻塔吊碰撞!不是很清楚的可以提前咨询厂家意见。RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

02、塔吊选型需要确定以下参数

①、最重构件质量RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

查阅PC图纸,确定最重构件 ,一般构件重量在PC深化图构件表都有明确!常规预制楼梯段在2T左右,住宅项目开间有限,叠合板最重一般不会超过3T,常规在2T以内,框架要重一些;外墙板2-5T不等,框架结构PC柱比较重能达到5-6T。RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

②、设备额定起重量RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

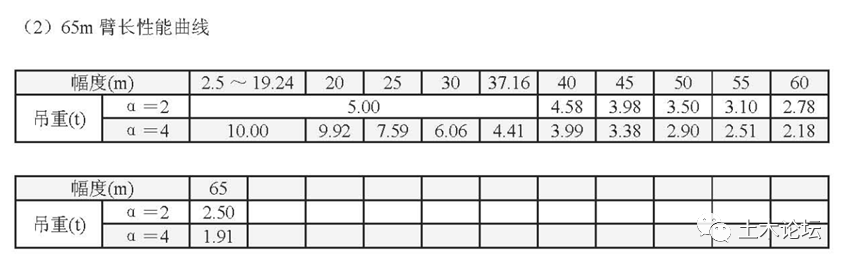

查阅拟选定塔吊说明书,得出起重设备大臂不同位置的额定起重量!如下图!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

  RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

重点:PC吊装一般选择4倍率,速度更好控制,相对安全!但是相应吊装能力有所减弱!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

③、最远吊装距离RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

依据总平面布置,绘制PC吊装平面布置图,确定PC堆场位置PC卸车位置PC构件吊装就位位置,从这3个距离中得出最远吊装距离。这个采用等比例的CAD总图绘制,距离直接量取即可!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

④、确定吊具重量RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

根据厂家说明书求表获得,或者直接咨询厂家!常规取0.3~0.5T   (根据吊具形式确定)RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

⑤、合重起重量  X 动载系数1.1RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

合重起重量=(构件重量+吊具重量)X1.1RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

⑥、(合重起重量  X 动载系数1.1)/额定起重量RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

比值在0.8以内属于安全范围    0.8  ~1  相当于  重负荷运行 !个别构件超过0.8 关系不大,如果算出来数值普遍在0.9以上  需要选择吊装能力更强的设备!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

⑦、钢丝绳许应拉力计算RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

举例:根据型号、 钢丝绳直径,查表求抗拉强度,RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

取8倍安全系数,折减系数取0.82RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

计算式如下:RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

钢丝绳许应拉力=钢丝绳破断拉力÷安全系数X 0.82(折减系数)RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

 RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

⑧、吊具参数RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

根据吊具产品说明书确定!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

通过计算上述参数可以确定最不利构件,最不利构件是在堆场还是在主楼吊装就位置,如是在堆场处,可以调整堆场位置,在主楼就位时可以微调起重机位置!如果调整后还是不能满足,说明塔型选择偏小,那么就要考虑更换塔吊型号了。RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!

如果末端吊装都能满足最不利构件的吊装,证明塔吊安全系数足!经济性稍微差点!RkQ筑傲网|装配式建筑网站、建筑结构设计网站-提供建筑结构一站式服务!做装配式,就上筑傲网!
